Zanim zaczniesz rozbierać tor: potwierdź referencję, NVP i poprawny limit testu. Błędna konfiguracja miernika daje objawy identyczne jak usterka — a naprawia się ją w minutę przy biurku, nie na drabinie.
Wire Map FAIL — trzy scenariusze
| Błąd | Wpływ na inne testy | Przyczyna i diagnoza |
|---|---|---|
| OPEN przerwa | DC Resistance: FAIL · Tłumienność: FAIL · NEXT: FAIL · Długość: brak odczytu | Żyła nieosadzona w styku IDC (za płytko wciśnięta w moduł) albo mechaniczne przerwanie kabla w trasie. |
| SHORT zwarcie | DC Resistance: ~0 Ω · Tłumienność: FAIL · NEXT: FAIL · Pojemność poza limitem | Zwarcie żyły do ekranu lub sąsiedniej żyły. LiveWiremap wskaże, czy błąd jest przy jednostce Głównej czy Zdalnej. |
| SPLIT PAIR pary rozdzielone | Wire Map: PASS (pozornie OK!) · NEXT: FAIL (bardzo wysoki) · ACR-N: FAIL | Pary rozszyte niezgodnie ze schematem. Kabel „fizycznie działa", ale przesłuch zrywa transmisję 10G. Diagnoza: HDTDX. |

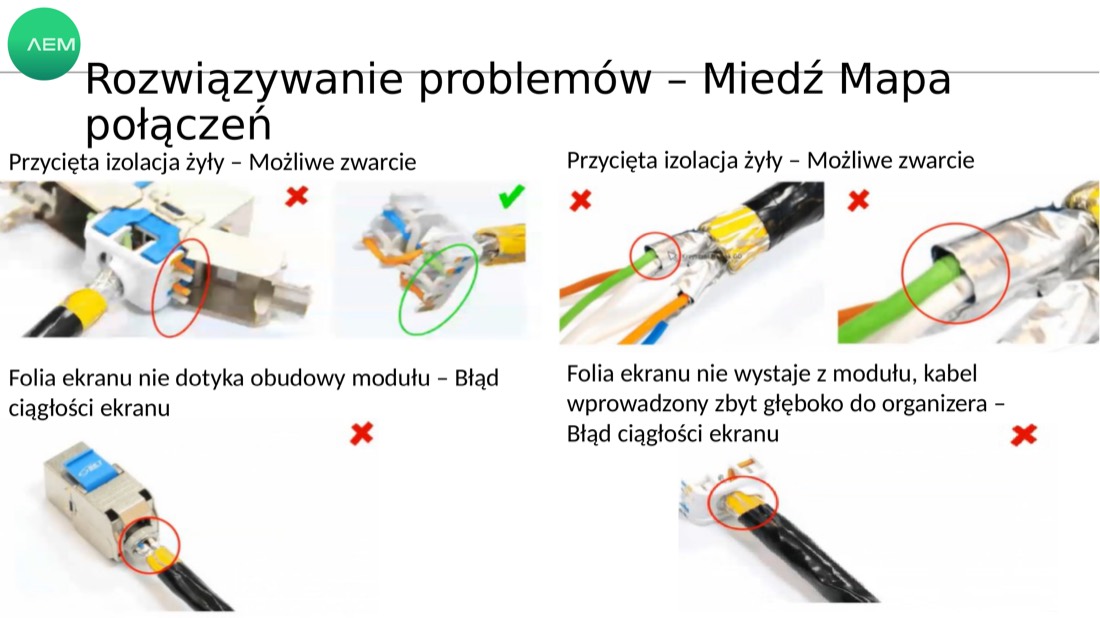

Tak wyglądają błędy montażowe
Zdjęcia z materiałów szkoleniowych AEM — warto je znać z widzenia, bo to one odpowiadają za większość FAIL na nowych instalacjach:
zdjęcia: materiały szkoleniowe AEM
HDTDR i HDTDX — GPS usterki
Po FAIL wchodzisz w Szczegóły → wybrany parametr → Lokalizator (albo Narzędzia → Lokalizator RL / Lokalizator NEXT). Na wykresie oś X to odległość w metrach, oś Y — poziom zdarzenia. Szczyt = miejsce usterki.

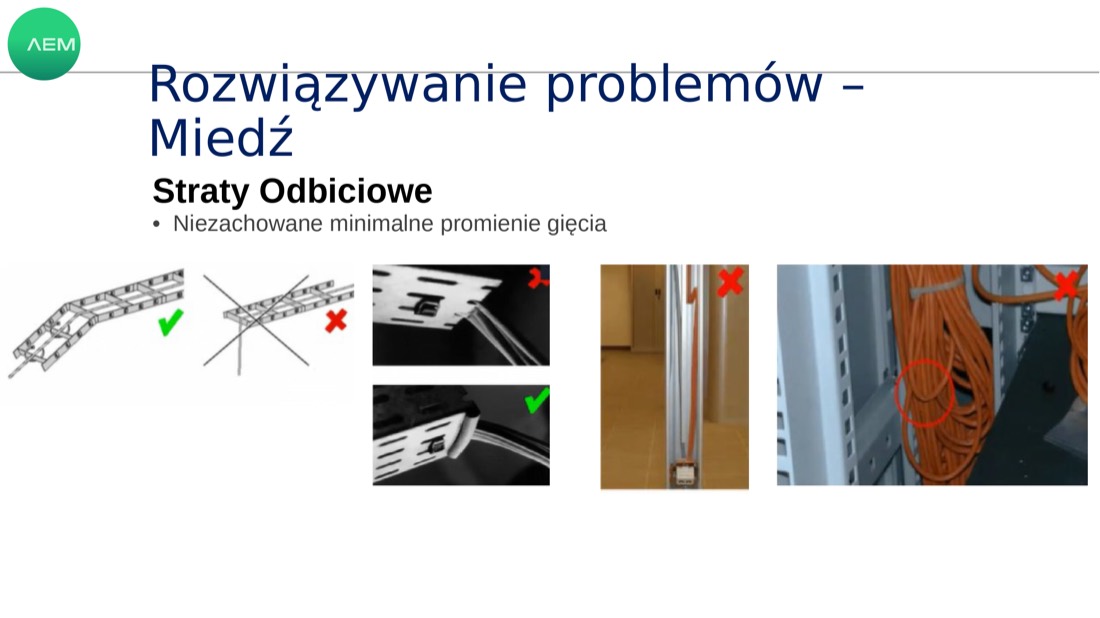

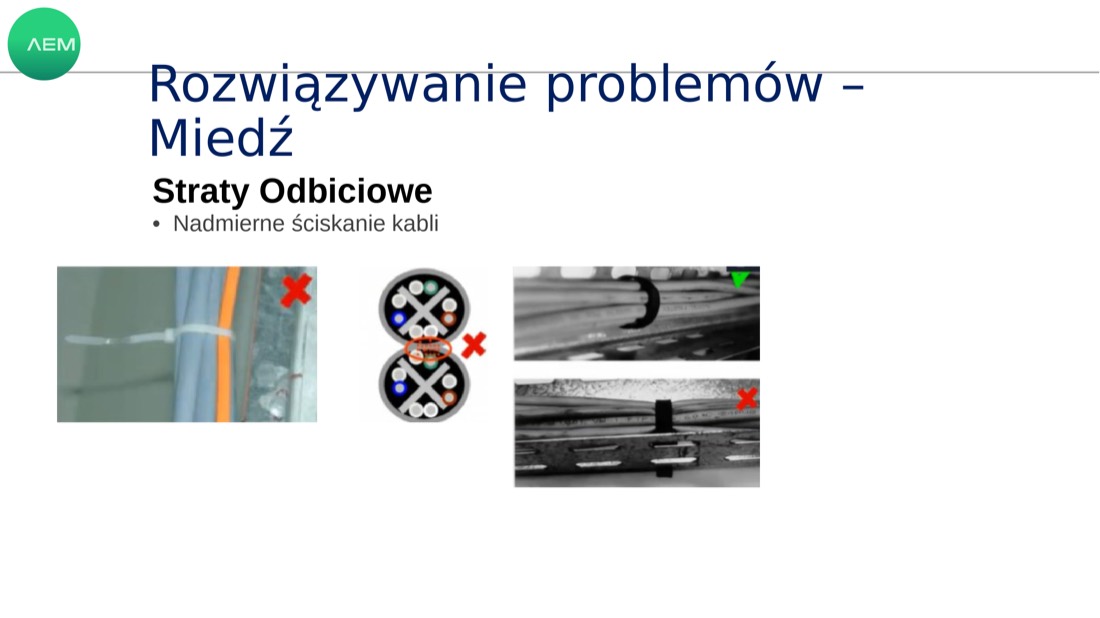

- HDTDR (Lokalizator RL) — wysyła impuls TDR i mierzy odbicia od miejsc zmiany impedancji. Lokalizuje: zgniecenia, zgięcia poniżej promienia, ściśnięcia opaską, uszkodzone złącza i terminacje.

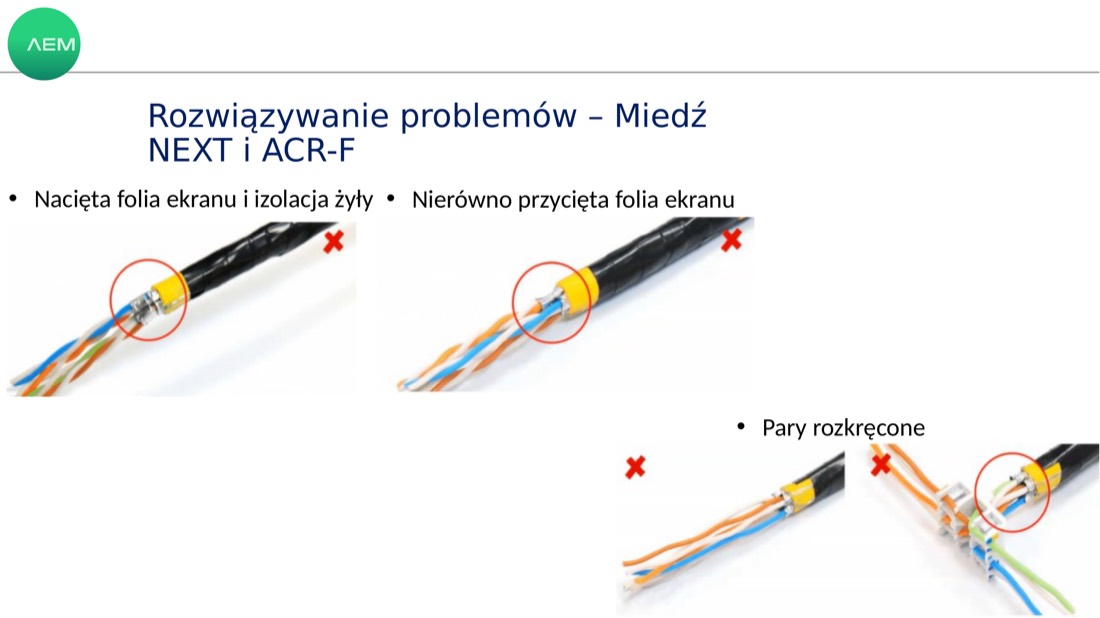

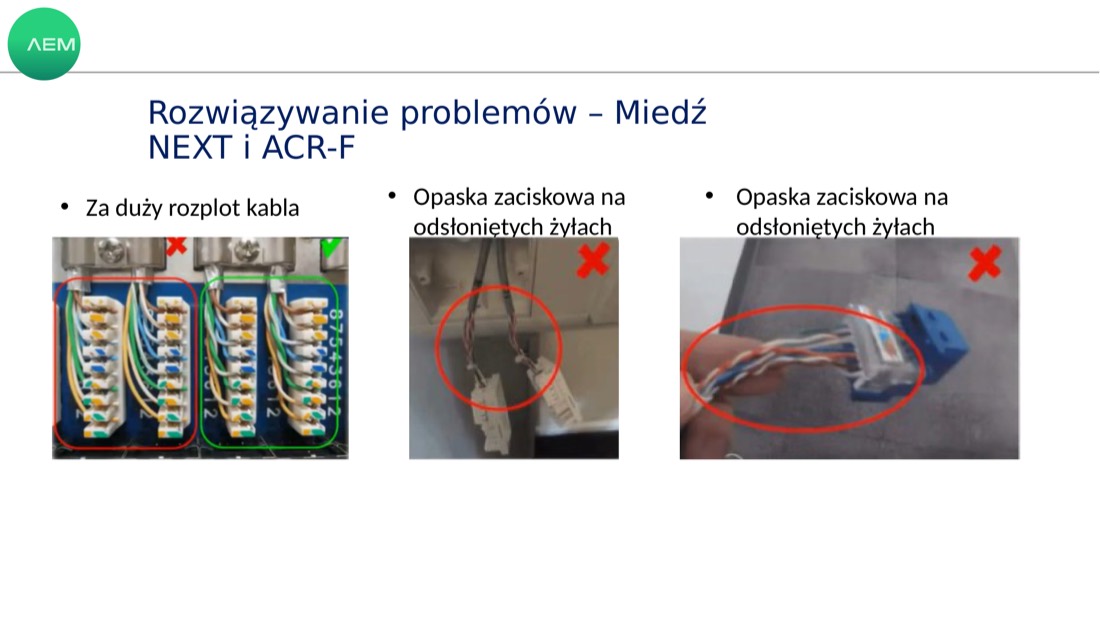

- HDTDX (Lokalizator NEXT) — mierzy przesłuch w dziedzinie czasu. Piki najczęściej na końcach toru: nadmierny rozplot w gnieździe lub wtyku, zła terminacja, nacięta folia, ciasne opaski. Wykrywa też split pair i mieszanie kategorii.
Workflow jest zawsze ten sam: odczytaj odległość piku → obejrzyj ten punkt trasy → popraw → powtórz autotest → porównaj margines. Jeśli pik siedzi na końcu toru, w 9 na 10 przypadków ratunkiem jest ponowna terminacja złącza.
Trener diagnostyki — od parametru do działania
Wybierz, co Ci nie przeszło, a dostaniesz listę typowych przyczyn, narzędzie i zalecane działanie:
Prawdopodobne przyczyny:
Narzędzie diagnostyczne:
Działanie:
Sieć bez PoE po tych czterech modułach umiesz już certyfikować w całości. Ale większość dzisiejszych instalacji zasila kamery i AP — czas na moduł, który odróżnia dobrego pomiarowca od bardzo dobrego.
